TPU D70 пластик REC 1.75мм черный отзывы

Благодарю за качественный продукт!

Очень интересный материал, по жёсткости где-то между PETG и SBS, но естественно упругий, а не мягкий как SBS. "Чёрный цвет" - не чёрный, скорее тёмно серый, при этом возникает ощущение, что краситель не доходит до самой поверхности, оставляя тонкий прозрачный слой - очень блестящие получаются изделия, по своему прикольно.
Ударная вязкость испытанная по методу "хреначить молотком по тонкой перемычке" - исключительно хорошая. Нормально нарезается резьба.
Печатается в общем легко, но даёт усадку приблизительно как плохой SBS (я уж не буду указывать, кто у нас делает хороший СБС, но да, хороший усаживается меньше, чем этот ТПУ).
Температуры печати, указанные производителем явно низковаты. Понятно что каждый принтер измеряет температуру в собственных попугаях, но на машине, которая у меня печатает обычно на значениях, близких к данным производителей, этот филамент на 230 совсем не спекается, надо хотя бы 240.
Потенциально - очень интересная альтернатива полиамидам для печати всякого рода зубчатых пар, подозреваю, что при применении консистентной смазки будет ничем принципиально не хуже. И вряд ли у наполненных полиамидов, которые будут сопоставимы по простоте печати ниже коэффициент трения.

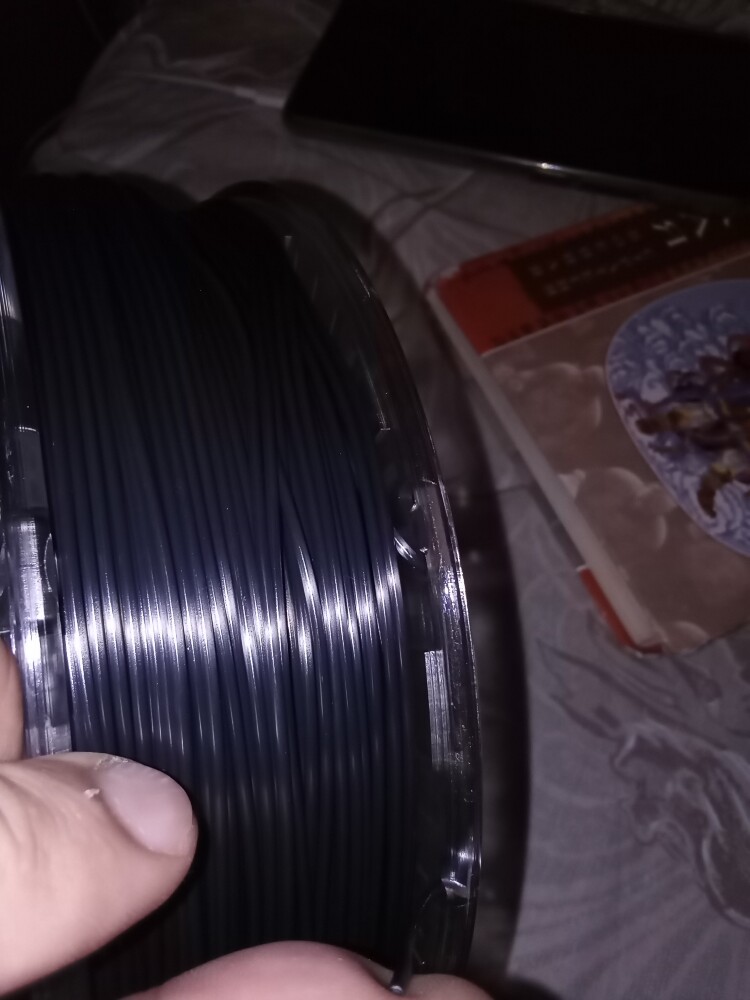

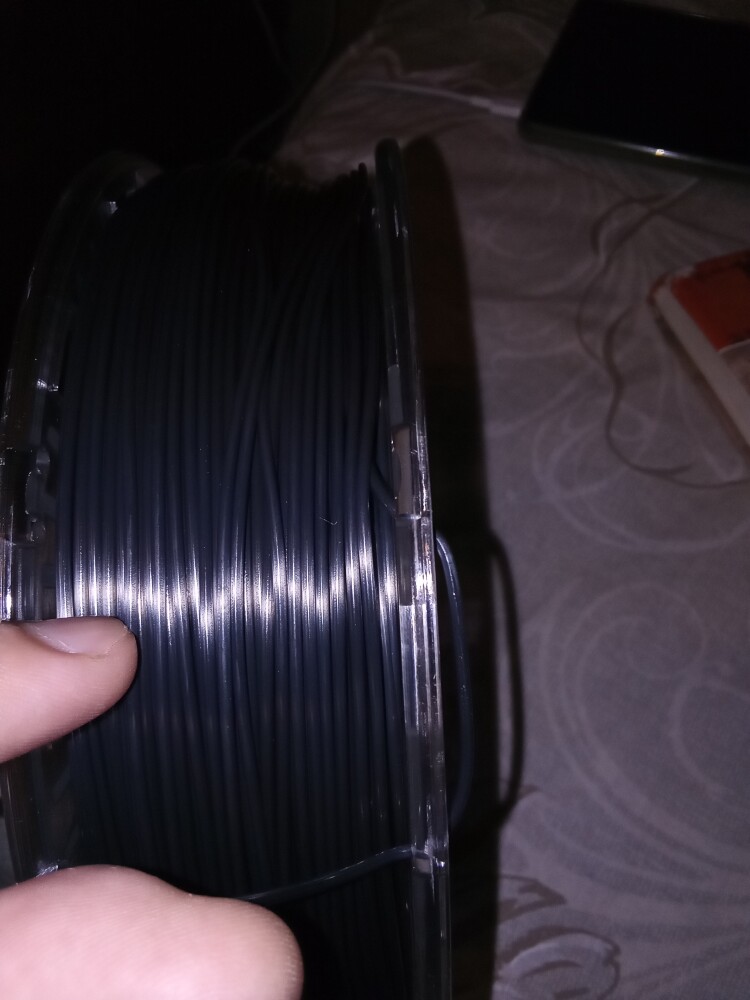

Намотка - чудовищная. Никогда в жизни (печатаю я с 2018-го года) я не сталкивался с катушкой филамента, которая завязана узлами с завода, сомневался даже что такое возможно. Главное - непонятно, почему. Обычный, мягкий ТПУ часто наматывается неровно - потому, что он мягкий. Но этот-то жёсткий как PETG! Талантливые люди мотают филамент на Рэке %)
Прям первый же виток на новой катушке, зацепленный за край, выныривал откуда-то из глубины. К сожалению, это оказался не единственный узел, надежды на то, что уходящие в глубину витки не заклинит намертво не оправдались, придётся перематывать.

По моему опыту печати на bambulab A1. Нужно брать за основу профиль для PETG пластика, но для PEI пластины уменьшать температуру нагрева, до 30°, в холодное время возможность 40°. На удивление, скорее всего этот пластик будет хорошо липнуть даже к не разогретый пластине. Максимально объёмную скорость я лично снизил до 5 мм3/с. И подбирал подходящую температуру, лучше подобрать на максимальную высокую но не доводить до предела, чтобы он не вспенивался, на моём принтере - это 260°. Материал кстати очень похож на Peg, Но более пластичный, и при изгибе не лопается. Хотя на морозе он будет точно лопаться, проверял после морозильной камеры, пластик становится дубовым. Думаю это интересный материал для тех случаев, когда нужно сделать детали с защёлками. Возможно для каких-то чехлов подойдёт.

Самый жесткий и твердый из всех флексов на рынке РФ, который пробовали. Именно то, что нужно для наших задач. Делаем виброоснование ножек для тяжёлого пром. оборудования. В печати очень прост, согласно заявленных параметров печати. Детали печатали сотнями на простом эндере с боуден экструдером.

Комфортный.
Легко подобрал условия печати на 6 Мишке.
Адгезия к столу нормальная. Межслойная тоже вполне.
Гнётся как и должен: с большим усилием но без разрывов и плавно восстанавливает форму.
Что не так: неожиданно скользкий. Прям вот очень. Кажется к характеристикам в каталоге стоит добавить коэффициент трения.
При печати мелких деталей как будто локальные перегревы. Видимо тут надо серьёзнее подбирать условия.
