Новые филаменты для FDM 3D-принтеров — усовершенствованные варианты бестселлеров REC FormaX и REC UltraX, отныне предлагаемые под новыми наименованиями и отличающиеся улучшенными прочностными свойствами.
Композиционные материалы с волоконными армирующими наполнителями долгое время остаются одним из наших главных направлений, и мы продолжаем совершенствовать рецептуру. Одни из самых востребованных композитов под брендом REC — угленаполненный акрилонитрилбутадиенстирол FormaX и угленаполненный полиамид-6 UltraX. Эти материалы прекрасно зарекомендовали себя в инженерных приложениях, но предела совершенству нет, и мы рады представить улучшенные варианты.

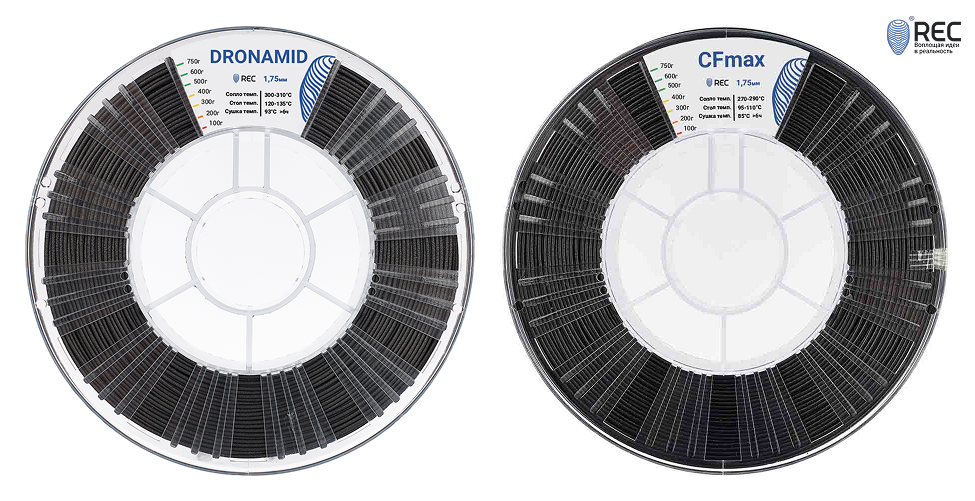

Обращаем внимание, что теперь эти композиты будут предлагаться под новыми названиями — REC FormaX переименован в REC CFmax, а REC UltraX теперь именуется REC Dronamid.
Обновленные материалы несколько отличаются от предшественников по физико-механическим характеристикам, демонстрируя повышенную прочность и межслойную когезию.
Ниже представлены результаты испытаний образцов, напечатанных на 3D-принтере PICASO Designer XL S2 без предварительного просушивания филаментов.
Результаты испытаний CFmax (акрилонитрилбутадиенстирола с пятнадцатипроцентной долей углеволокна)
Параметры 3D-печати:
- Температура хотэнда: 270°C
- Температура столика: 100°C
- Обдув: 10% при построении нависающих структур
Характеристики:
- Предел прочности на изгиб по слоям: 92,44 МПа
- Предел прочности на изгиб поперек слоев: 58,1 МПа
- Относительное удлинение при разрыве вдоль слоев: 11,6%
- Относительное удлинение при разрыве поперек слоев: 10,37%
- Предел прочности на растяжение по слоям: 49,57 МПа
- Предел прочности на растяжение поперек слоев: 29,23 МПа
- Минимальный радиус изгиба: 60 мм
- Усадка при длине 90 мм: -0,06%
- Оттенок по цветовой системе RAL: 9011 (графитовый черный).
Новый материал демонстрирует улучшенную на 4% прочность на изгиб вдоль слоев и на 32% поперек слоев. Прочность на растяжение выросла на 8% и 11% соответственно. Относительное удлинение при разрыве вдоль слоев выросло на 30%, поперек слоев — на 27%.
Результаты испытаний REC Dronamid (полиамида-6 с тридцатипроцентной долей углеволокна)
Параметры 3D-печати:
- Температура хотэнда: 280°C
- Температура столика: 130°C
- Температура рабочей камеры: 80°C
- Обдув: 0%
Характеристики:
- Предел прочности на изгиб по слоям: 191,96 МПа
- Предел прочности на изгиб поперек слоев: 42,36 МПа
- Относительное удлинение при разрыве вдоль слоев: 24,4%
- Относительное удлинение при разрыве поперек слоев: 12,83%
- Предел прочности на растяжение по слоям: 119,03 МПа
- Предел прочности на растяжение поперек слоев: 25,43 МПа
- Модуль упругости по слоям: 1145,97 МПа
- Модуль упругости поперек слоев: 589,6 МПа
- Минимальный радиус изгиба: 60 мм
- Твердость по шкале Шора D: 75
- Усадка при длине 90 мм: -0,31%
- Поверхностное сопротивление: 10⁹ Ом
- Оттенок по цветовой системе RAL: 9011 (графитовый черный).Представляем улучшенные композиты для 3D-печати REC CFmax и REC Dronamid
В сравнении с предыдущим вариантом усовершенствованный композит показал повышенную на 69% прочность на изгиб по слоям, но пониженную на 18% поперек слоев. Прочность на растяжение улучшена на 60% вдоль слоев и на 54% поперек слоев. Относительное удлинение при разрыве выросло на один процент по слоям и на 175% поперек слоев.

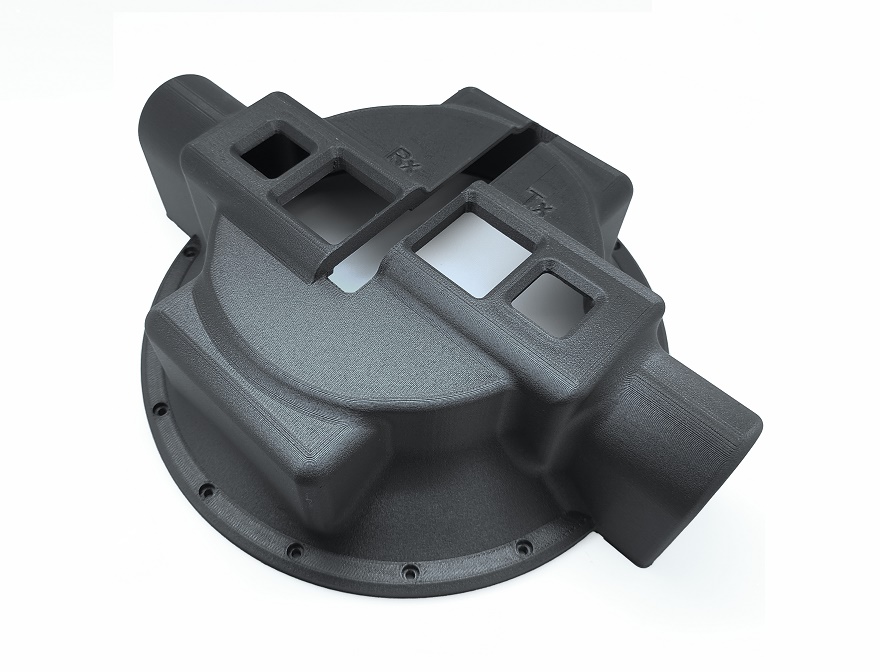

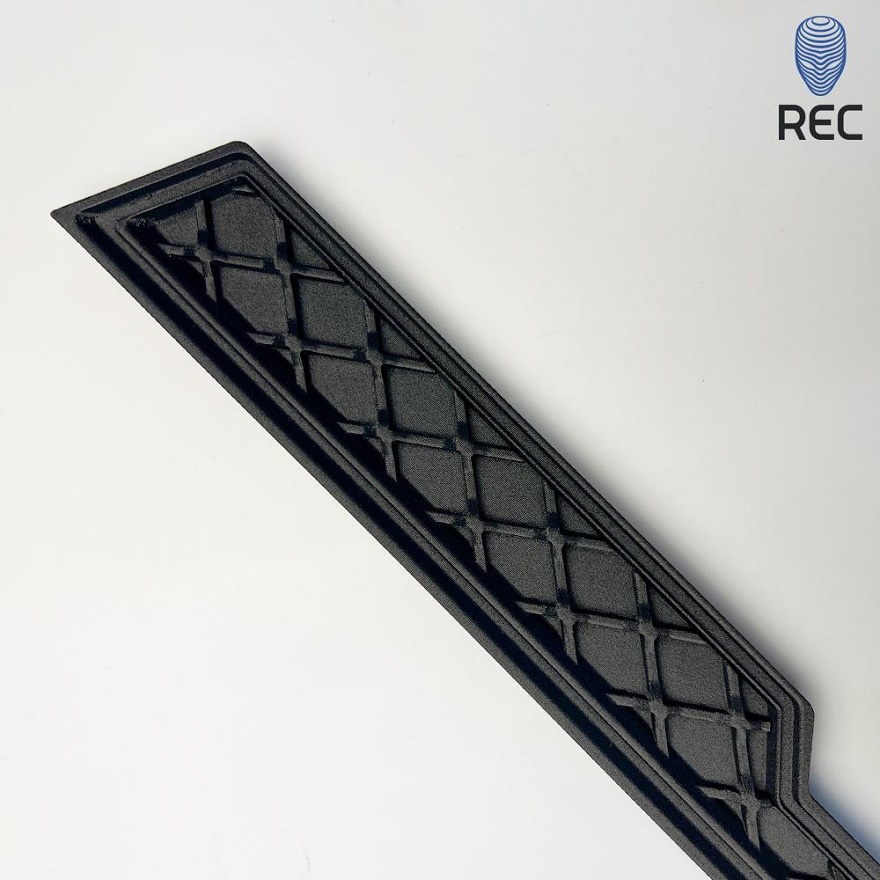

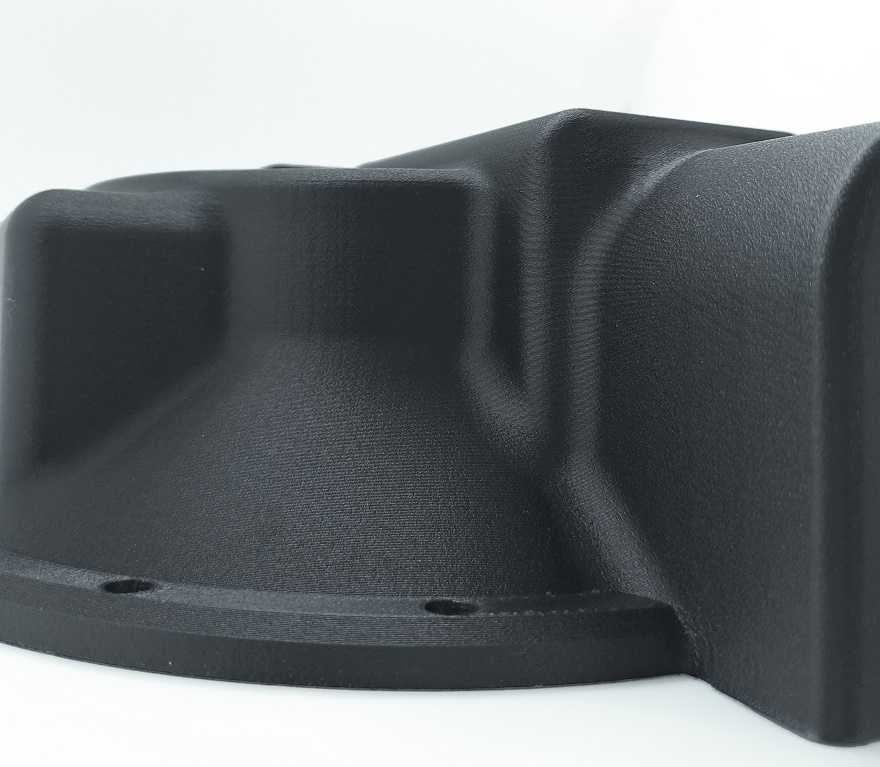

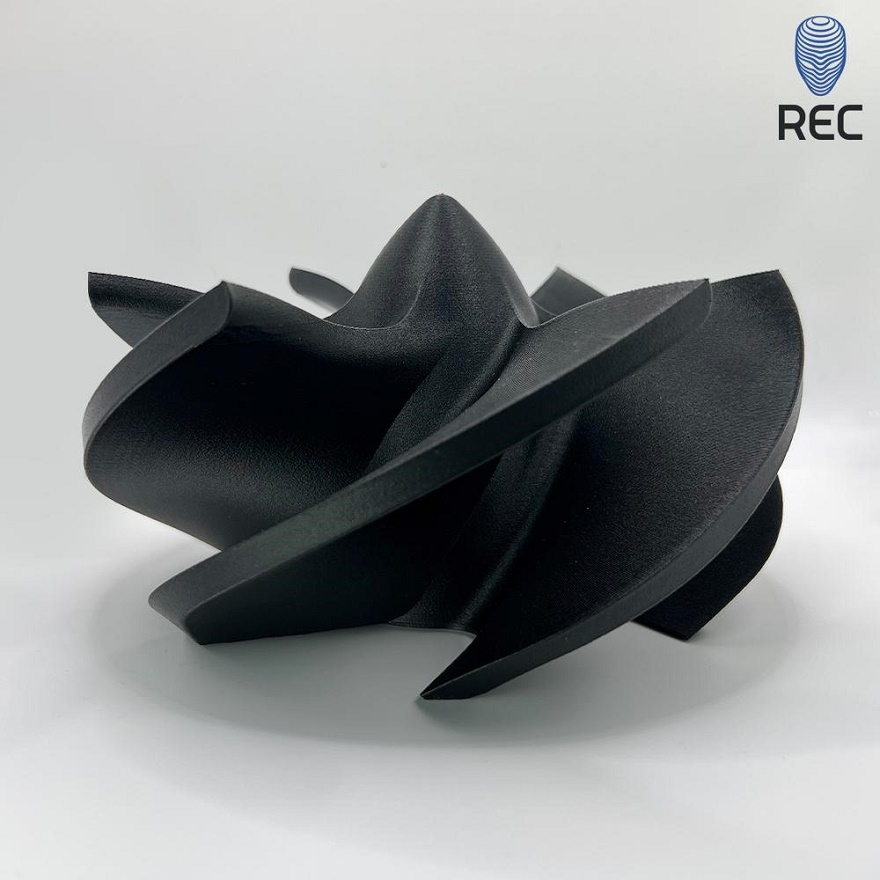

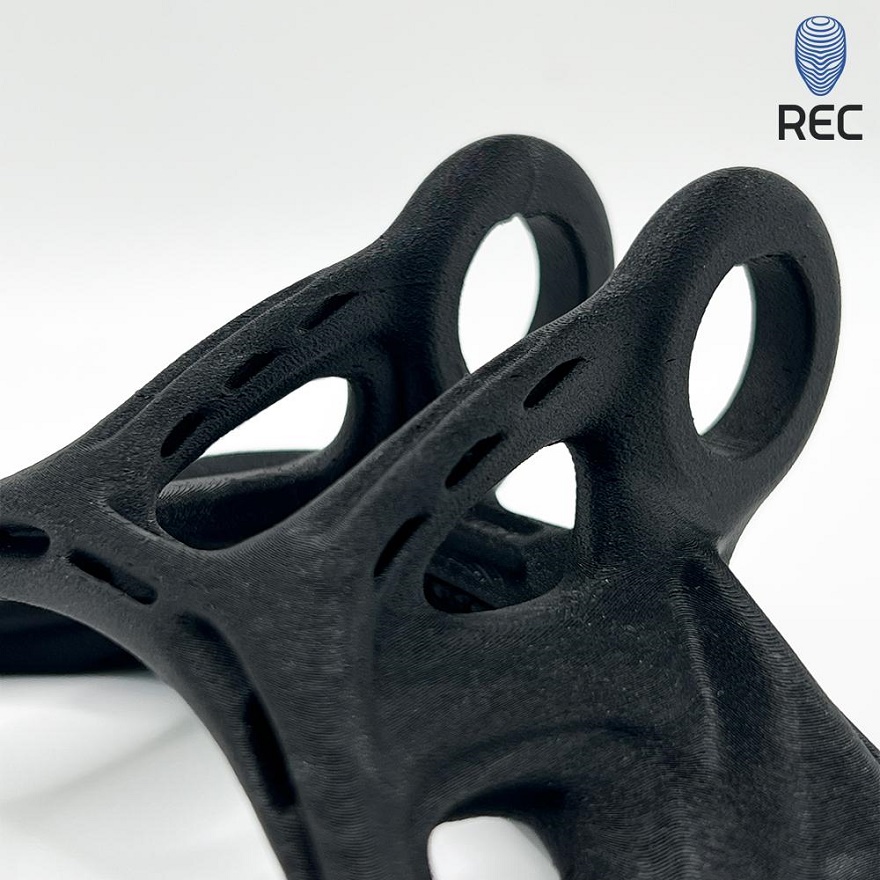

Новые композиты уже доступны в нашем каталоге. Филаменты диаметром 1,75 мм предлагаются на катушках массой 750 г и 2 кг нетто.
Чтобы написать отзыв нужно авторизоватся
Вход через социальные сети
